ZW3D 3xMachining

Moduł posiada podstawową funkcjonalność CAD (taką samą jak moduł ZW3D 2xMachining) modelowania bryłowego, powierzchniowego tworzenia dokumentacji 2D jak i złożeń . Dzięki wbudowanym translatorom pozwala na bezpośredni odczyt najbardziej popularnych systemów CAD: SolidWork, Inventor, CATIA, CREO/Pro/E, NX.

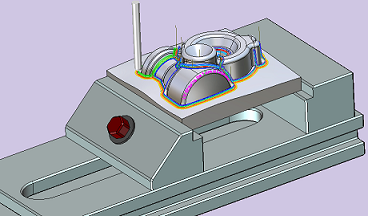

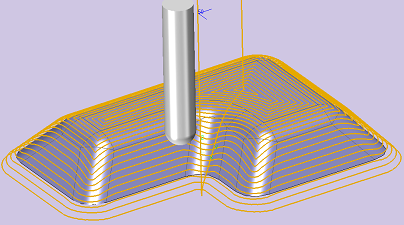

1. Frezowanie 3 osiowe na bryłach

- Wszystkie rodzaje obróbek: zgrubna, wykańczająca,HSM (High Speed Machining), obróbka resztek (operacja referencyjna i narzędzie referencyjne), obróbka wgłębna (Plunge)

- Różne strategie obróbcze: Offset 2D, Offset 3D, koronkowa, poziomy Z, obróbka ołówkowa, grawerowanie 2D i 3D, wpływ krzywych, krzywa prowadząca

- Unikalne cechy: Kontrola kąta opasania narzędzia, Nadanie falistości ścieżki (obróbka trochoidalna, sinusoidalna), Zaawansowana kontrola posuwów, Analiza kolizji, Obróbka podcięć, Ujemne naddatki

- Ręczna edycja ścieżki CAM i sprawdzanie plików NC

- Technologia Quick Mill (Więcej o możliwościach technologii frezowania QuickMill >>)

2. Frezowanie 3 osiowe na powierzchniach NURBS

- Obróbki zgrubne, obróbki naddatków (odlewu) oraz wykańczające

- Wykrywanie krzywizny IZO powierzchni

- Możliwość wymuszenia kierunku obróbki

- Kreator makr Wejścia/Wyjścia narzędzia oraz połączeń ścieżki

3. Frezowanie 3+2osie (3 osie ciągłe i 2 osie indeksowane)

- Obsługa interpolacji kołowej w płaszczyznach głównych

- Cykle wiertarskie wbudowane lub emulowane na G0 i G1

- Translacje i obroty lokalnych układów współrzędnych

- Obsługa wielu baz obróbkowych

- Kontrola przejścia narzędzia między kolejnymi pozycjami

- Ponadto użytkownik może wykorzystać:

Szablony CAM
Taktyki obróbkowe frezowania 3x (automatyczna obróbka części z wykorzystaniem frezowania 3x)
Limity obróbkowe (profilami, powierzchniami, kątowe, ze względu na wielkość obrabianego obszaru)
Generator postprocesorów
