ZW3D Standard

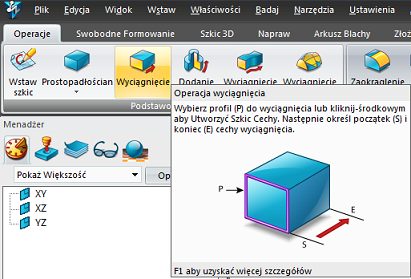

1. Łatwy w obsłudze i przejrzysty wygląd

- Interfejs wstążkowy, tak jak w dobrze znanych systemach np. Microsoft Office

- Samouczki 3D wraz z podręcznikowymi kursami CAD po polsku.

- Możliwość dowolnego dostosowania ikon i pasków narzędzi

- Przejrzyste ikony z podpowiedziami ułatwiają naukę.

2. Zaawansowane modelowanie bryłowe i powierzchniowe

- Modelowanie za pomocą standardowych metod opartych o szkic i historię.

- Dobrze znane metody projektowania 3D takie jak: wyciągnięcie, wyciągnięcie po ścieżce, przez obrót, po profilach i inne.

- Wykorzystywanie coraz bardziej popularnego projektowania bezpośredniego

- Zaawansowana kontrola nad krzywiznami i stycznościami powierzchni

- Możliwość projektowania bryłowego i powierzchniowego (te same operacje dla powierzchni i brył)

3. Moduł do tworzenia złożeń i animacji

- Tworzenie złożeń i możliwość modelowania w kontekście złożenia

- Widoki rozstrzelone złożenia 3D

- Tworzenie animacji złożenia i nagrywanie do formatu AVI

- Konfiguracje w złożeniach

- Lista materiałowa BOM

4. Tworzenie elementów blaszanych i automatyczne rozwinięcie

- Pełne i częściowe odgięcie krawędzi

- Definiowalny współczynnik K

- Zamykanie narożników

- Połączenie po profilach

- Zgięcia wzdłuż dowolnej linie

- Przetłoczenia otwarte i zamknięte

5. Biblioteka normaliów CAD 3D

Do ZW3D Standard dołączona jest biblioteka części znormalizowanych PartSolutions

- Możliwość automatycznego wstawiania modli z biblioteki do złożeń

- Możliwa późniejsza edycja wstawione elementu

- Możliwość rozbudowy biblioteki o modelu pobrane od różnych producentów

- Zintegrowana Biblioteka PartSolutions zapewnia bogate możliwości wstawiania części ANSI, BSI, CSN, DIN, ISO, EN, GB, GOST, JB, JIS oraz innych norm międzynarodowych i branżowych. Zapewnia to skrócenie czasu tworzenia modeli i zwiększa efektywność pracy.

6. Importowanie modeli z innych systemów 3D – wymiana danych 3D

- Możliwość importu plików z innych systemów CAD poprzez pliki neutralnych STEP, IGES, Parasolid

- Wczytywanie plików bezpośrednio z innych systemów

- Po wczytaniu możliwa jest:

- naprawa geometrii i jej edycja

- tworzenie rysunków 2D i wstawianie do złożeń

- przygotowanie do obróbki CAM

7. Tworzenie dokumentacji 2D i możliwość zapisu do DXF i DWG

Na odstawie zamodelowanego elementu można automatycznie utworzyć dokumentację 2D
W dokumentacji można użyć:

- Automatycznych widoków 3D z przekrojami i widokami szczegółów

- Tabel materiałowej, otworów i elektrod

- Możliwość tworzenia przerwania na długich elementach

- Przenoszenie wymiarów z modelu 3D

- Adnotacje spoin, oznaczenia chropowatości, tolerancję.

- Formatowalna tabela z automatycznym uzupełnianiem
